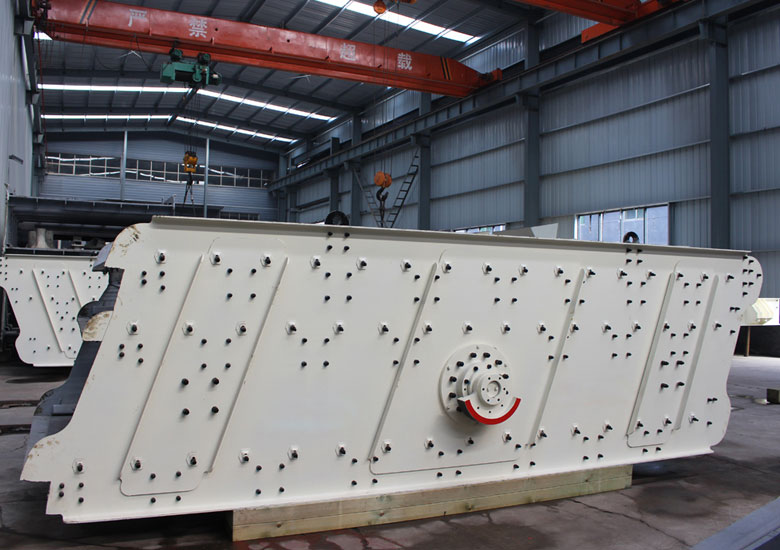

S5X系列圆振动筛

S5X系列圆振动筛

S5X系列圆振动筛有合理的结构,更高的筛分效率,是我司结合多年筛分经验改良的一款高效振动筛。该振动筛采用筒体式偏心轴激振器及偏块调节振幅,物料筛淌线长、筛分规格多,具有结构简单、激振结构可靠、筛分效率高、振动噪音低、坚固耐用的特点,适用于重型、中型和精细筛分等各种筛分作业。

【生产能力:】25-1200t/h

【进料粒度:】请来电咨询

在线咨询

销售热线15738506135

S5X系列圆振动筛介绍

S5X系列圆振动筛有合理的结构,更高的筛分效率,是我司结合多年筛分经验改良的一款高效振动筛。该振动筛采用筒体式偏心轴激振器及偏块调节振幅,物料筛淌线长、筛分规格多,具有结构简单、激振结构可靠、筛分效率高、振动噪音低、坚固耐用的特点,适用于重型、中型和精细筛分等各种筛分作业。

S5X系列圆振动筛优势:

1 高振动强度

优化了设计和制造工艺,使得该系列振动筛拥有更高的振动强度,从而增加其处理能力、提升其筛分效率。

2 有限元动态分析

筛箱采用有限元动态分析,确保强度和负重的均衡,将疲劳应力控制在安全范围。

3 更长寿命

筛机侧板无焊点,筛机支撑采用橡胶弹簧,标配400mm长入料斗、25mm厚橡胶衬板和5mm横梁防护包板,有效延长筛机的使用寿命。

工作原理:

S5X圆振动筛主要有筛箱、弹簧支撑组、支座、振动器、传动装置、电机、传动支座等部件组成。

S5X圆振动筛式以弹簧为支撑的弹性元件,以块偏心激振器为振动源,通过偏心块的旋转产生激振力,使筛箱随之产生圆周往复运动的设备。物料在倾斜的筛面上连续做近似圆的弹跳翻滚运动,通过反复的与筛孔进行比较,小于筛孔尺寸的物料透筛,大于筛孔尺寸的物料在筛面上,从而完成筛分过程。

技术参数

型号筛面规格 W×L(mm)筛面层数倾角(°)推荐(范围)振动次数(RPM)双振幅(mm)功率(kw)生产能力(t/h)筛孔尺寸(mm)
S5X1845-21800×4500218(18-25)800~9007-121560-4502-70
S5X1845-3318(18-25)800~9007-122260-4502-70
S5X1860-21800×6000218(18-25)800~9007-101575-6002-70
S5X1860-3318(18-25)800~9007-123075-6002-70
S5X1860-4418(18-25)800~9007-123775-6002-70
S5X2160-22100×6000218(18-25)800~9007-122285-7002-70
S5X2160-3318(18-25)800~9007-123085-7002-70
S5X2160-4418(18-25)800~9007-113785-7002-70
S5X2460-22400×6000218(18-25)800~9007-1222100-8002-70
S5X2460-3318(18-25)800~9007-1130100-8002-70
S5X2460-4418(18-25)800~9007-1037100-8002-70
S5X2760-22700×6000218(18-25)800~9007-1230120-9002-70
S5X2760-3318(18-25)800~9007-1137120-9002-70
S5X3072-23000×7200220(20-25)800~9007-1137150-12002-70
S5X3075-2T3000×7500220(20-25)800~9007-122×22180-18002-150
S5X3075-3T3000×7500320(20-25)800~9007-122×30180-18002-150
S5X3680-2T220(20-25)800~9007-122×30225-22502-150
S5X3680-3T3600×8000320(20-25)800~9007-122×37225-22502-150
